转换的艺术：MessageFrame、MessageDeframer

前边我们讲了gRPC通信的模型，以及WriteQueue还有Frame。哎？那我们最终看到的请求或者响应，都是已经序列化好的类啊？难道Netty还能帮我转换成字节不成？如果一次通信的Frame过大，要分两个Frame发，怎么整？本篇会来介绍处理这些问题的类，MessageFrame和MessageDeframer。

系列目录：

MessageFrame

Encodes gRPC messages to be delivered via the transport layer

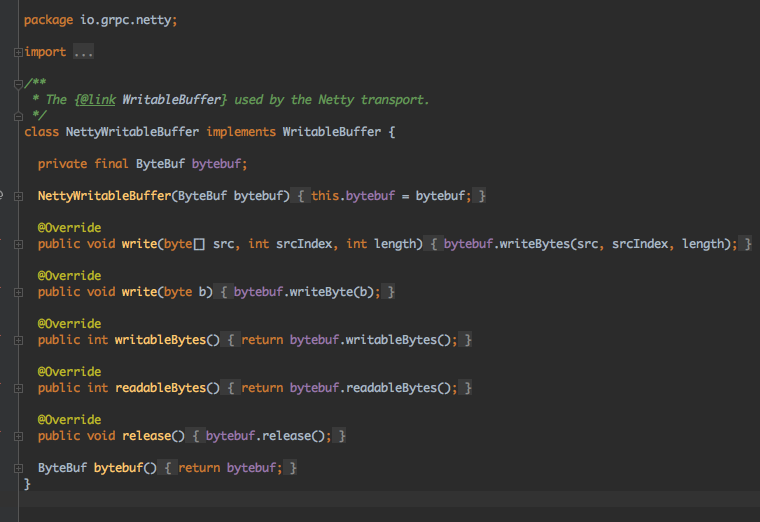

故名思义，将gRPC的请求变成WritableBuffer（这里要注意哦，只是把InputStream变成了WritableBuffer，真正的Proto的序列化还在外层），其实也就是NettyWritableBuffer，里边就会有我们熟悉的ByteBuf(Netty中通讯的数据单元)。那MessageFrame里做了什么呢：

  @Override
  public void writePayload(InputStream message) {
      ...
      if (messageLength != 0 && compressed) {
        written = writeCompressed(message, messageLength);
      } else {
        written = writeUncompressed(message, messageLength);
      }
      ...
  }

看来写也要分压缩和非压缩，那我们看看非压缩的情况：

  private int writeUncompressed(InputStream message, int messageLength) throws IOException {
    if (messageLength != -1) {
      currentMessageWireSize = messageLength;
      return writeKnownLengthUncompressed(message, messageLength);
    }
    BufferChainOutputStream bufferChain = new BufferChainOutputStream();
    //将message写入bufferChain
    int written = writeToOutputStream(message, bufferChain);
    if (maxOutboundMessageSize >= 0 && written > maxOutboundMessageSize) {
      throw Status.RESOURCE_EXHAUSTED
          .withDescription(
              String.format("message too large %d > %d", written , maxOutboundMessageSize))
          .asRuntimeException();
    }
    //最终将bufferChain写入到sink
    writeBufferChain(bufferChain, false);
    return written;
  }

最终：

  private void writeBufferChain(BufferChainOutputStream bufferChain, boolean compressed) {
    ByteBuffer header = ByteBuffer.wrap(headerScratch);
    header.put(compressed ? COMPRESSED : UNCOMPRESSED);
    int messageLength = bufferChain.readableBytes();
    header.putInt(messageLength);
    //数据请求头
    WritableBuffer writeableHeader = bufferAllocator.allocate(HEADER_LENGTH);
    writeableHeader.write(headerScratch, 0, header.position());
    if (messageLength == 0) {
      // the payload had 0 length so make the header the current buffer.
      buffer = writeableHeader;
      return;
    }
    sink.deliverFrame(writeableHeader, false, false, messagesBuffered - 1);
    messagesBuffered = 1;
    List<WritableBuffer> bufferList = bufferChain.bufferList;
    for (int i = 0; i < bufferList.size() - 1; i++) {
      sink.deliverFrame(bufferList.get(i), false, false, 0);
    }
    //最后一个buffer等着flush（）的时候写end-of-stream=true
    buffer = bufferList.get(bufferList.size() - 1);
    currentMessageWireSize = messageLength;
  }

我去，细思恐极，原来发一个请求，要写入这么多次WrtieQueue(从上一篇博客中，我们已经知道，deliverFrame()一次，就是往WriteQueue里写入一次)。这里我们稍微捋一下：

ClientCallImpl调用startCall()发送建立Stream的Header。
ClientCallImpl中sendMessage()开始发送数据（ps，已经发送过Header了）
当发送完成后，ClientCallImpl会half-close，此时会真正提交最后一个buffer(end-of-stream)到WriteQueue，并且发送出去(flush=true)。
等待服务端响应。

OK，清晰明了，这里各位估计有个疑问，我们在发送Data Frame的时候，有一个5个字节的writeableHeader，WTF，这个是啥？原来这个这个Header还会标识这个Frame有没有压缩，Frame里边有多少个字节，看样子也是能放下一个int类型的了。用做什么呢？下边继续看。

MessageDeframer

有Encode就有Decode，我们来看看Frame是怎么Decode的。

  @Override
  public void request(int numMessages) {
    checkArgument(numMessages > 0, "numMessages must be > 0");
    if (isClosed()) {
      return;
    }
    pendingDeliveries += numMessages;
    deliver();
  }

Sink可以通过这个方法，去对端拿Frame，这里就是取Message的个数，注意，不是Frame的，并且当读到BODY(也就是Data Frame)的时候才会减少。OK，这里怎么处理的呢：直接到deliver()里边看：

  private void deliver() {
    if (inDelivery) {
      return;
    }
    inDelivery = true;
    try {
      while (!stopDelivery && pendingDeliveries > 0 && readRequiredBytes()) {
        switch (state) {
          case HEADER:
            processHeader();
            break;
          case BODY:
            // Read the body and deliver the message.
            processBody();

            // Since we've delivered a message, decrement the number of pending
            // deliveries remaining.
            pendingDeliveries--;
            break;
          default:
            throw new AssertionError("Invalid state: " + state);
        }
      }

      if (stopDelivery) {
        close();
        return;
      }
      if (closeWhenComplete && isStalled()) {
        close();
      }
    } finally {
      inDelivery = false;
    }
  }

原来是在readRequiredBytes()中进行循环读了，那Header和Body如何切换呢？这里不得不承认谷歌设计的很好。

private State state = State.HEADER;
private int requiredLength = HEADER_LENGTH;

第一次读，必须是读State.HEADER，还记得上边提到的5个字节的writeableHeader吗，原来如此。每次读到头，processHeader()确认下一次读的requiredLength，读到BODY，再设置读下一个Header（事实很少用到）。这样，readRequiredBytes()才能读到指定长度的数据，才会进行处理，Google原来在Frame的下层，还会解包，社会社会。了解了request()，大家也顺便知道了deliver()的作用，那最终MessageDeframe怎么调呢？还记得古人云，Netty中一切都是异步的，看来deframe()不出意外应该是Netty来调了。bingo，当有响应时，NettyServerHandler、NettyClientHandler的onDataRead就会响起，最终调用到deframe()上边来。

  @Override
  public void deframe(ReadableBuffer data) {
    checkNotNull(data, "data");
    boolean needToCloseData = true;
    try {
      if (!isClosedOrScheduledToClose()) {
        if (fullStreamDecompressor != null) {
          fullStreamDecompressor.addGzippedBytes(data);
        } else {
          //先放入unprocessed里边
          unprocessed.addBuffer(data);
        }
        needToCloseData = false;
        deliver();
      }
    } finally {
      if (needToCloseData) {
        data.close();
      }
    }
  }

看来不管来的Data是啥，不管三七二十一，先放在unprocessed里边，交给deliver()处理。这就回到了readRequiredBytes()中的死循环里。哎哎哎，不对啊，那deframe()的数据哪里去了？原来，processBody()的时候传递给listener了，后续再去序列化：

  private void processBody() {
    statsTraceCtx.inboundMessageRead(currentMessageSeqNo, inboundBodyWireSize, -1);
    inboundBodyWireSize = 0;
    InputStream stream = compressedFlag ? getCompressedBody() : getUncompressedBody();
    nextFrame = null;
    //重磅
    listener.messagesAvailable(new SingleMessageProducer(stream));
    state = State.HEADER;
    requiredLength = HEADER_LENGTH;
  }

原来如此，讲到这里，大家就知道了，原来gRPC中的请求和返回，是这样变成BufBytes的。
